Проект деревянной бани с комнатой отдыха.

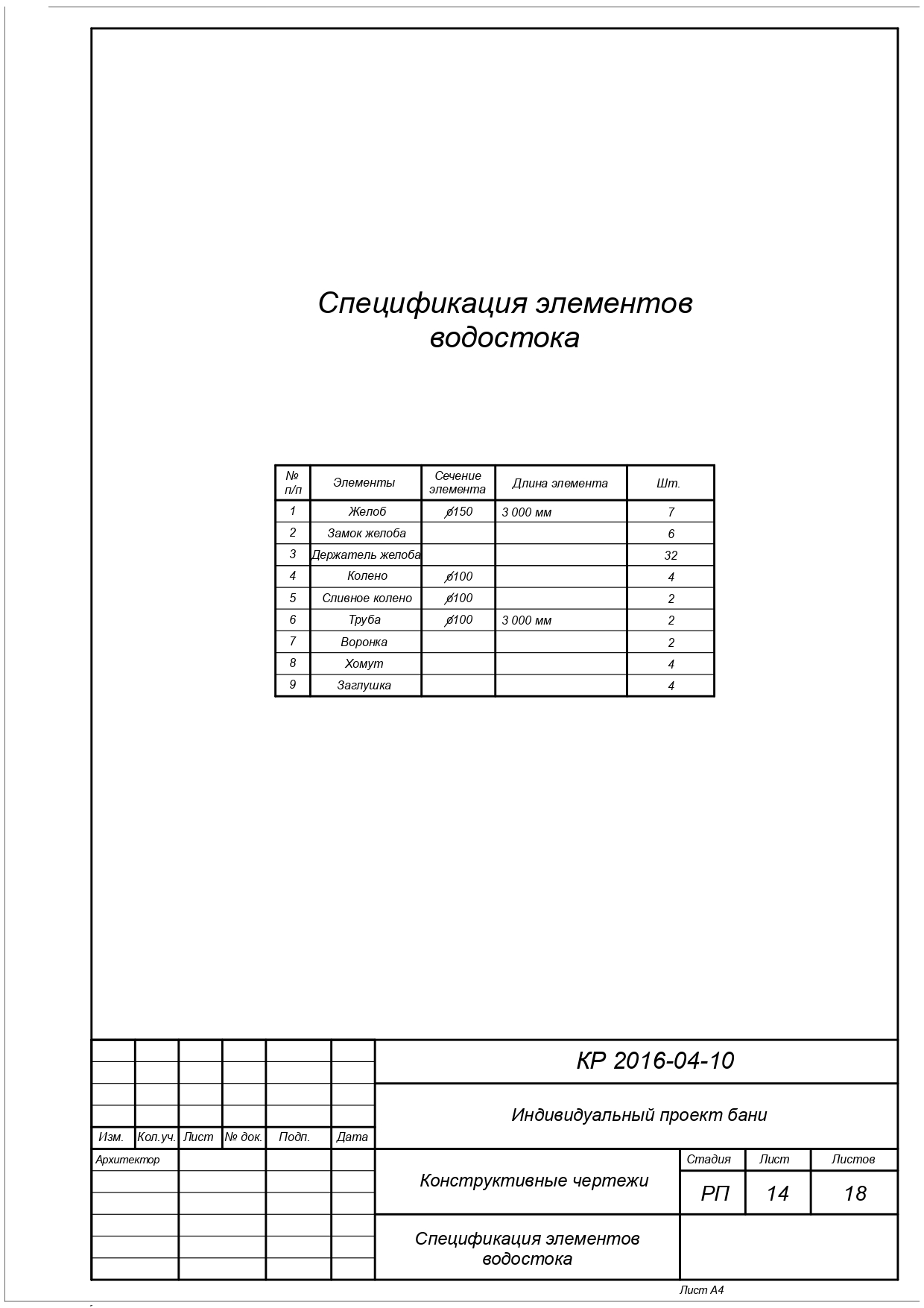

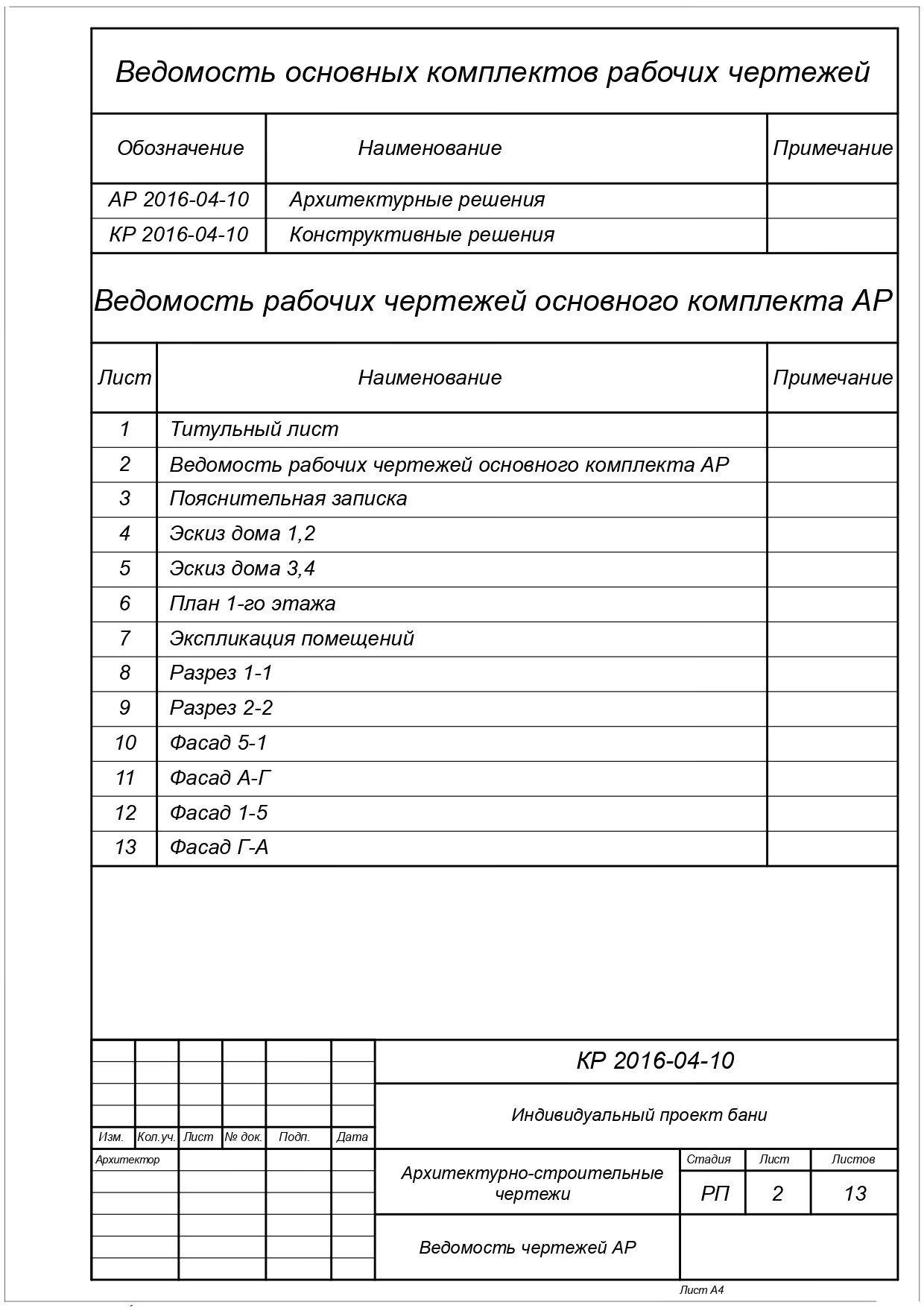

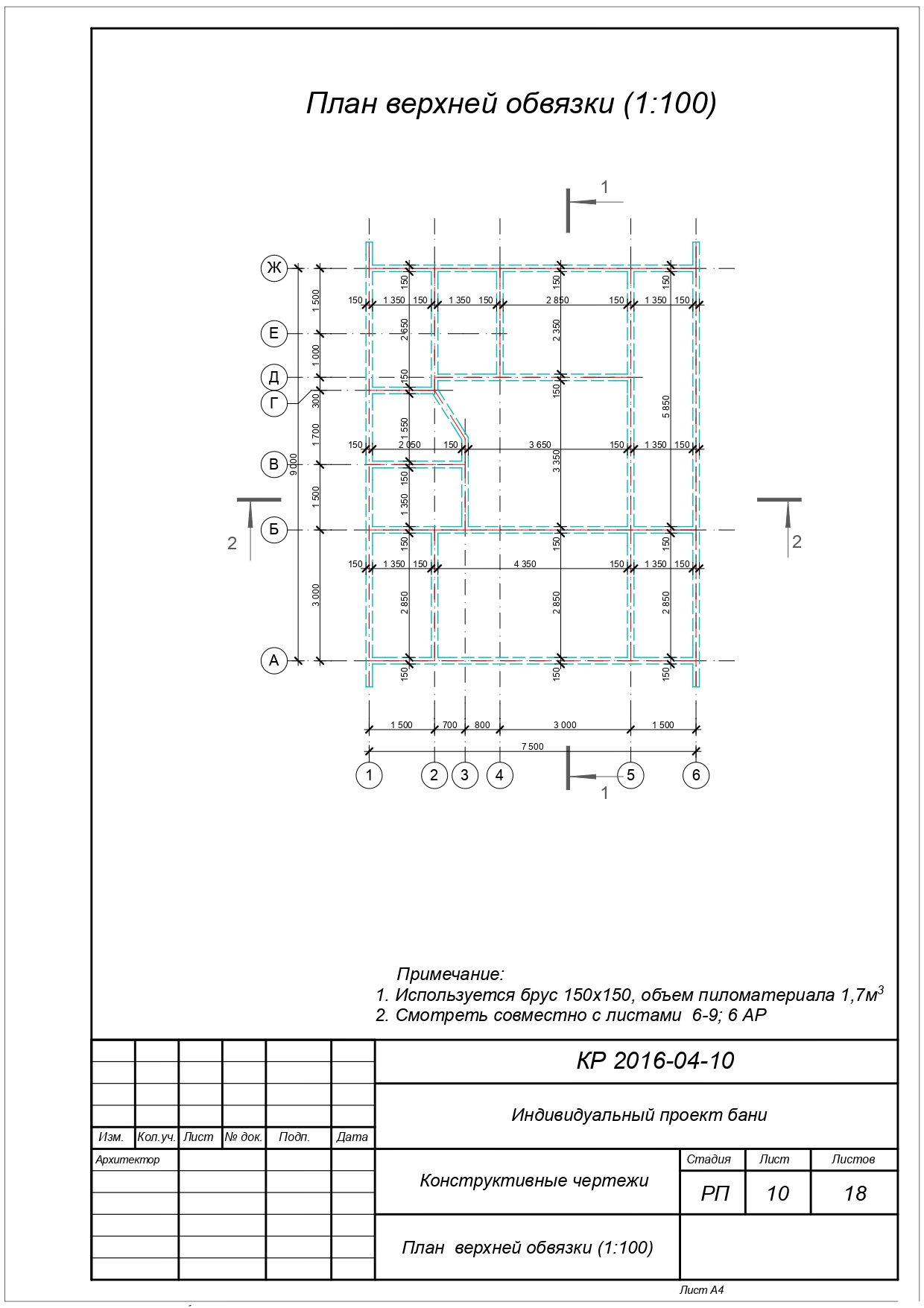

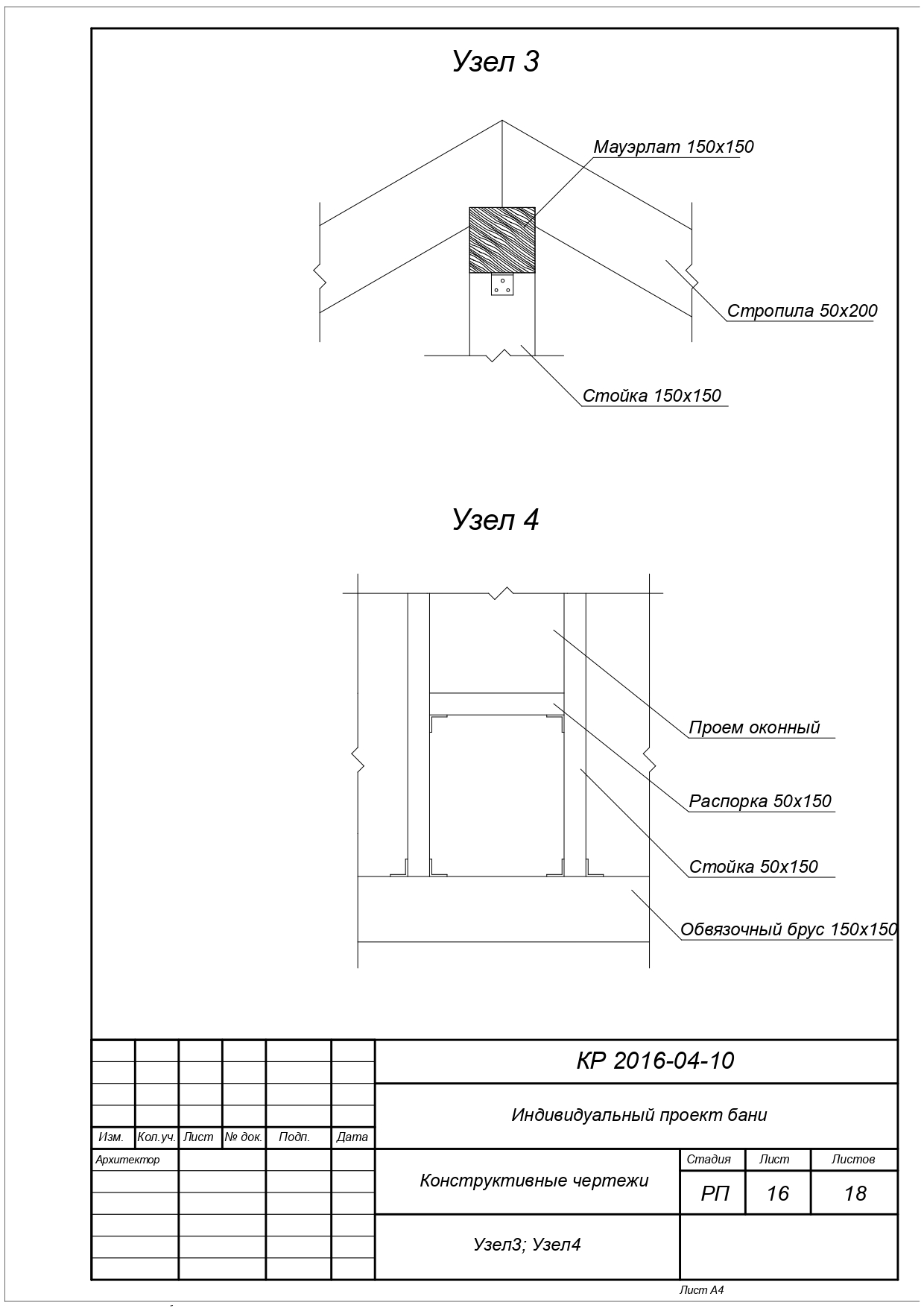

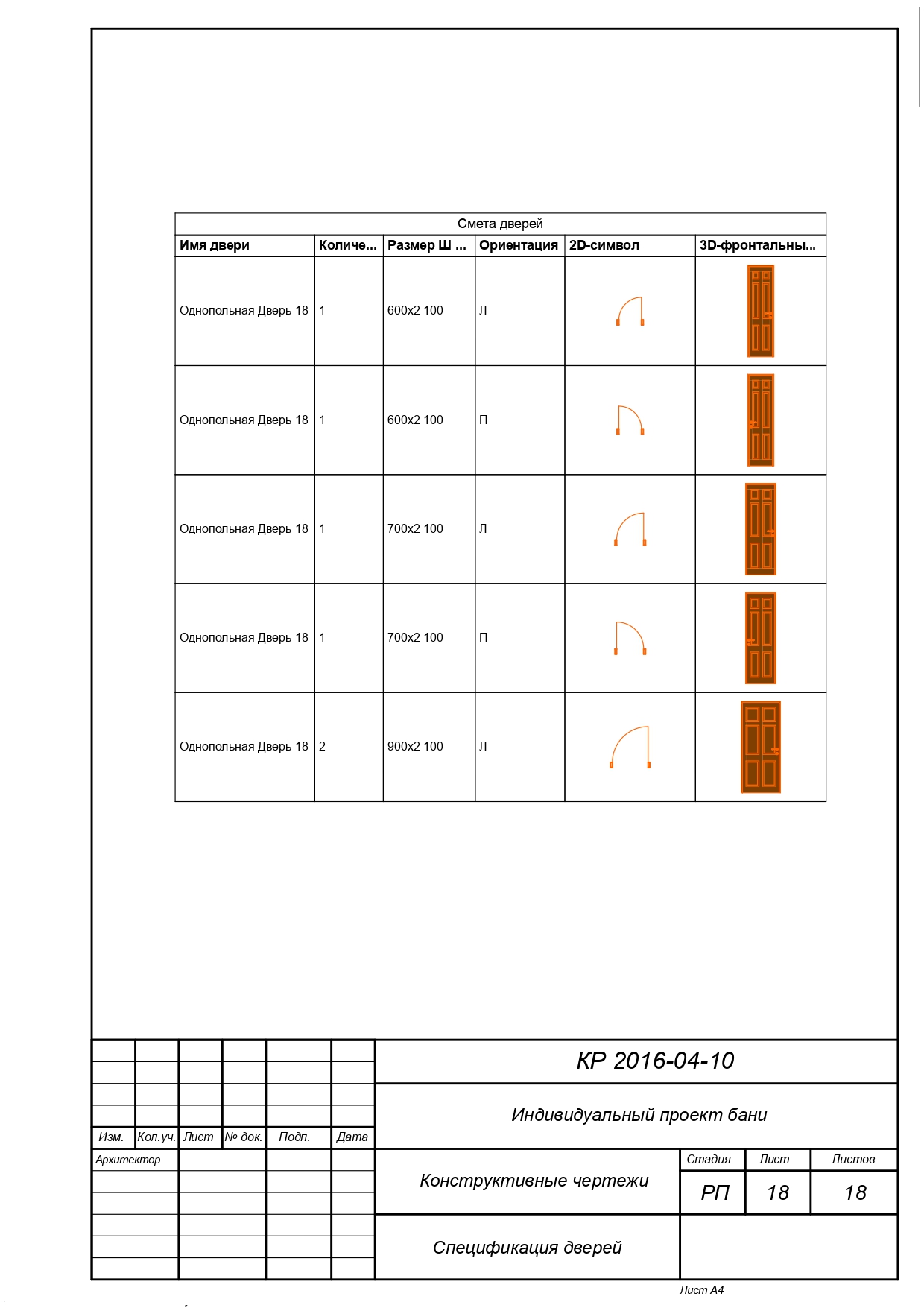

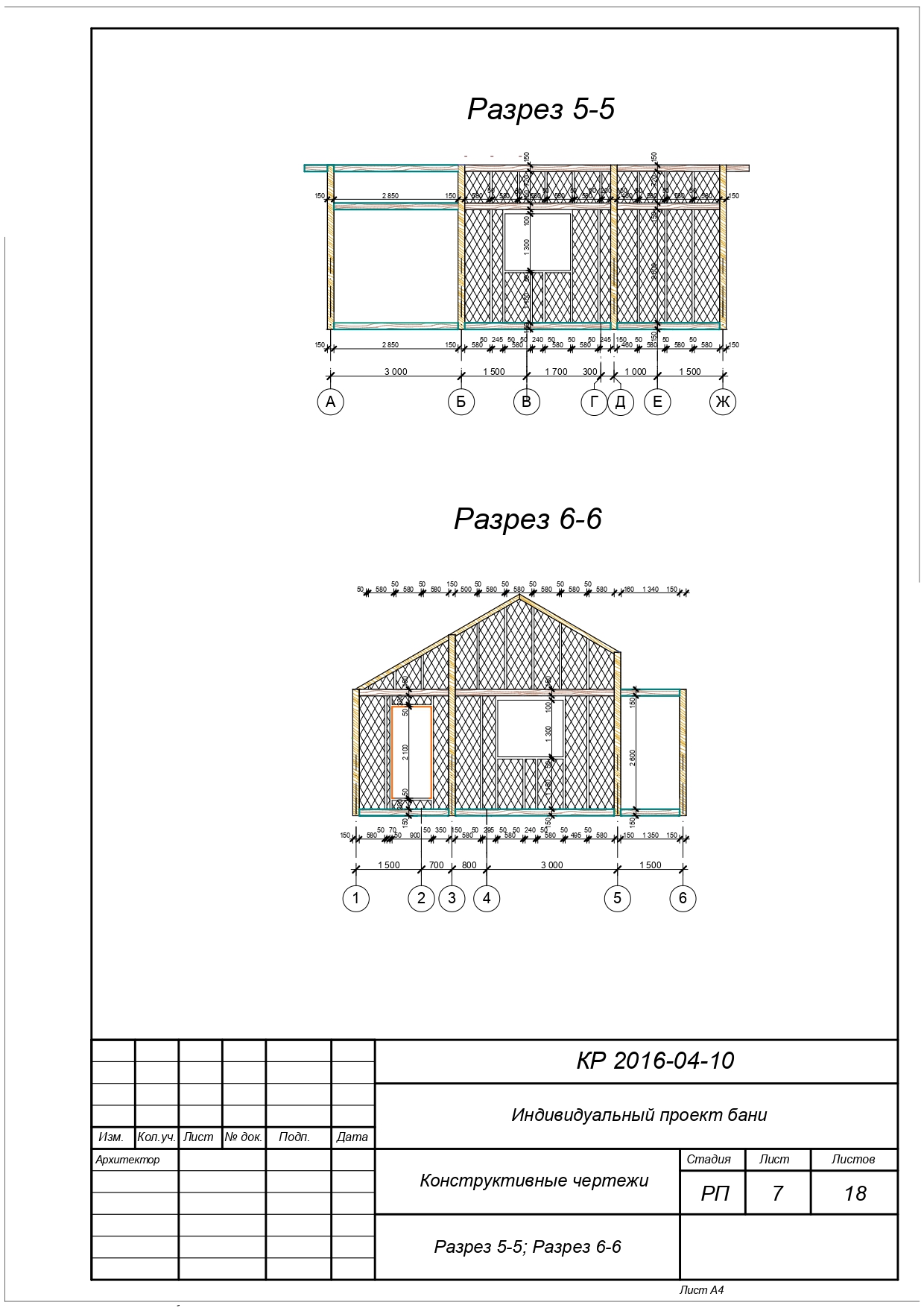

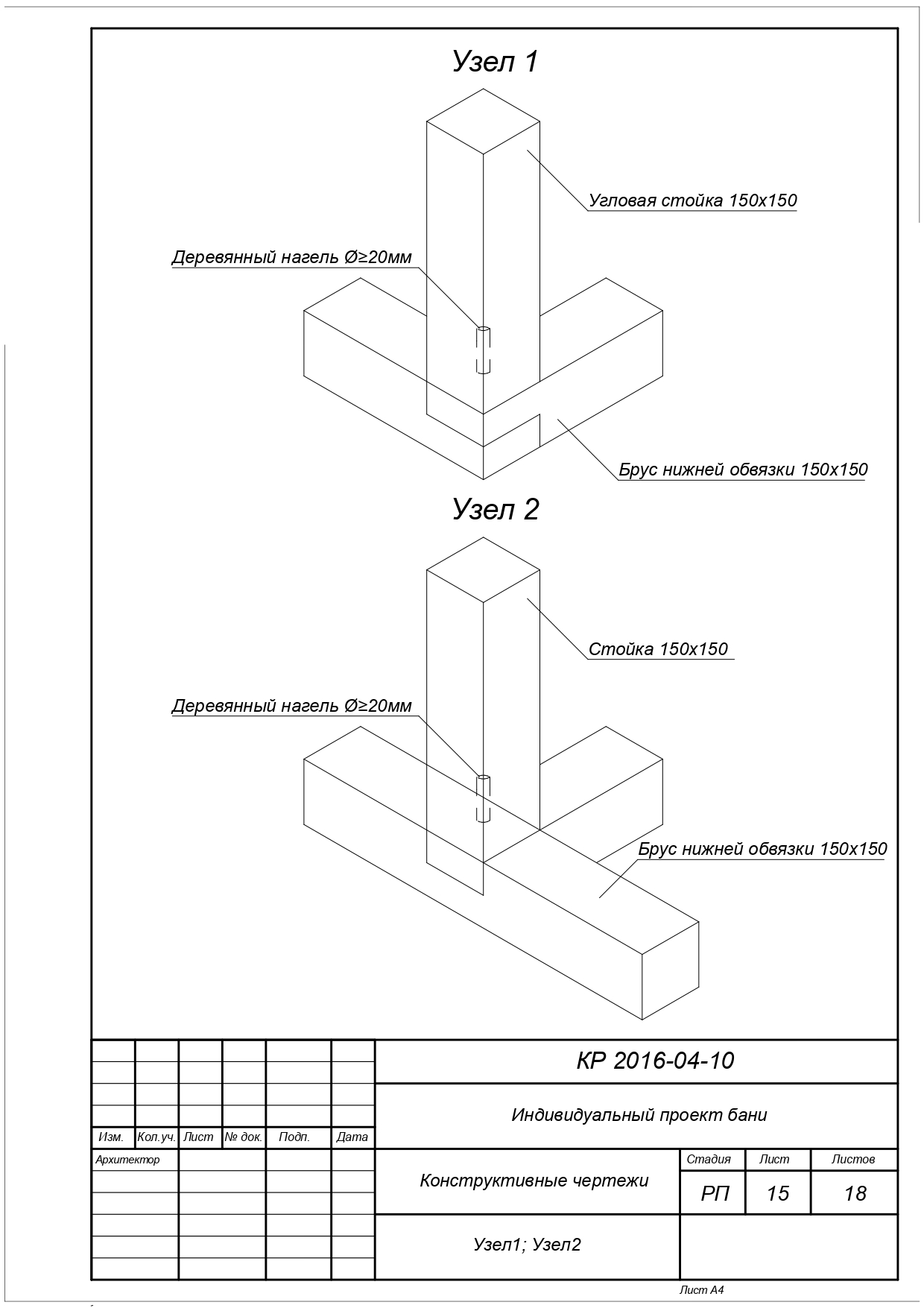

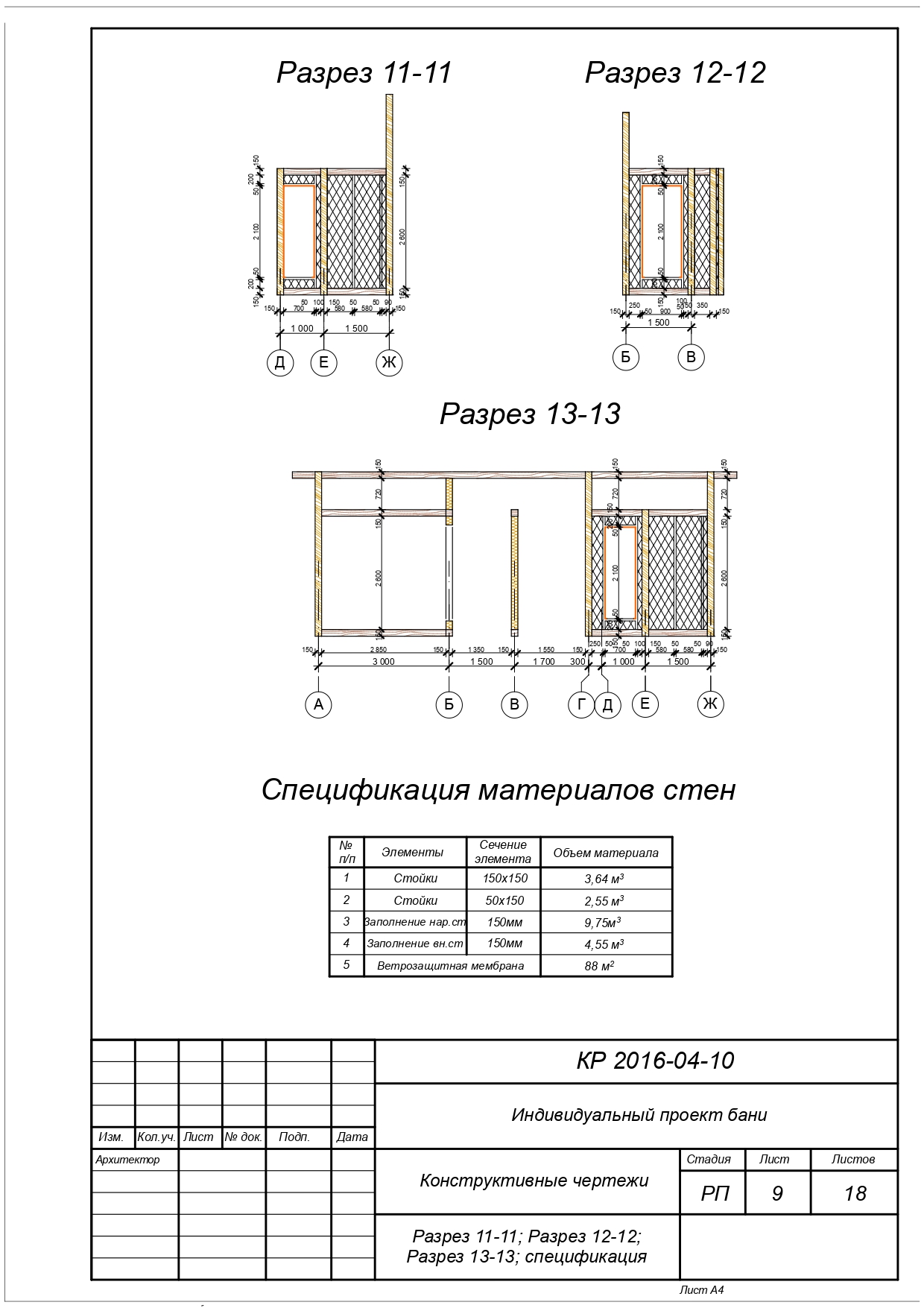

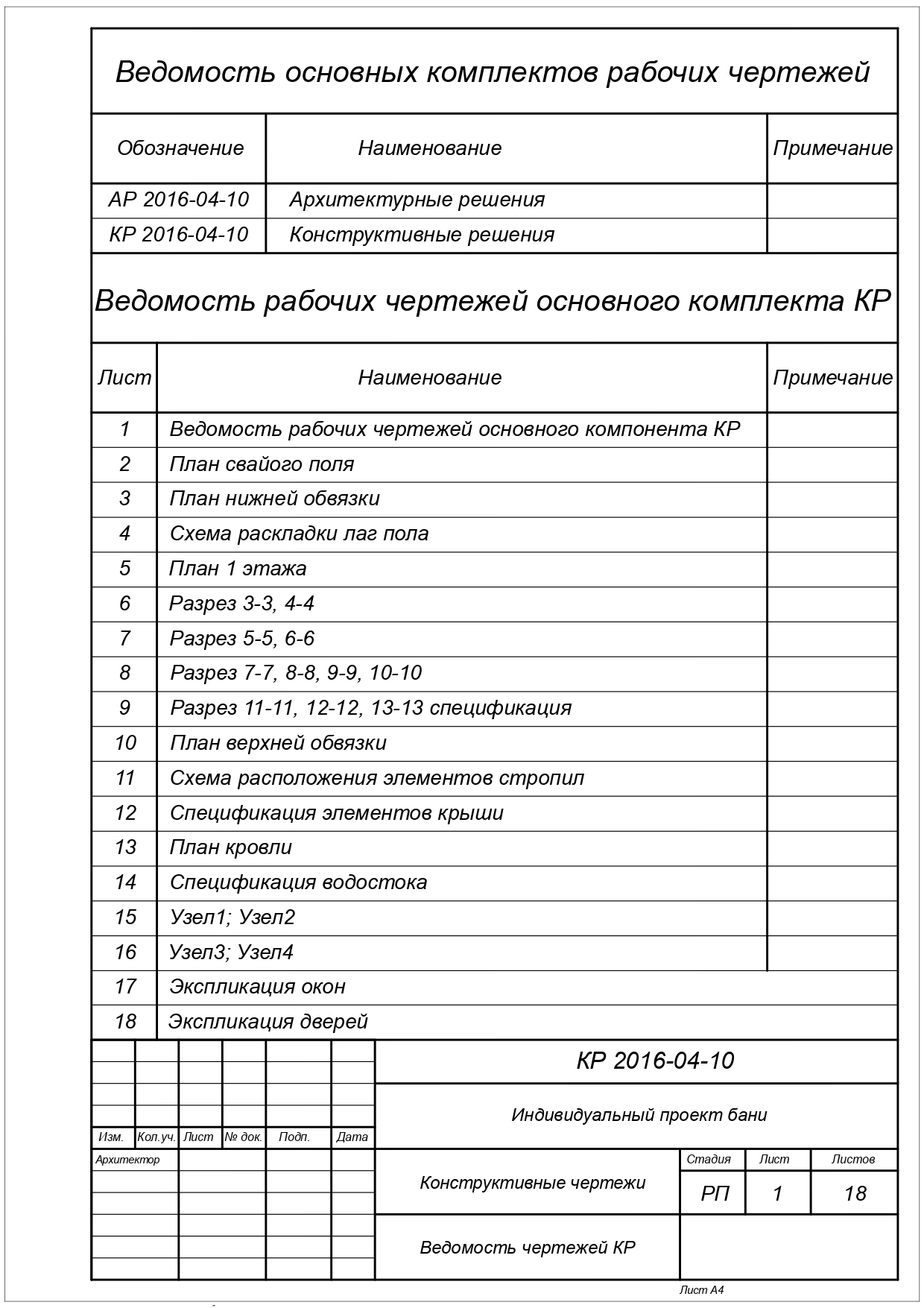

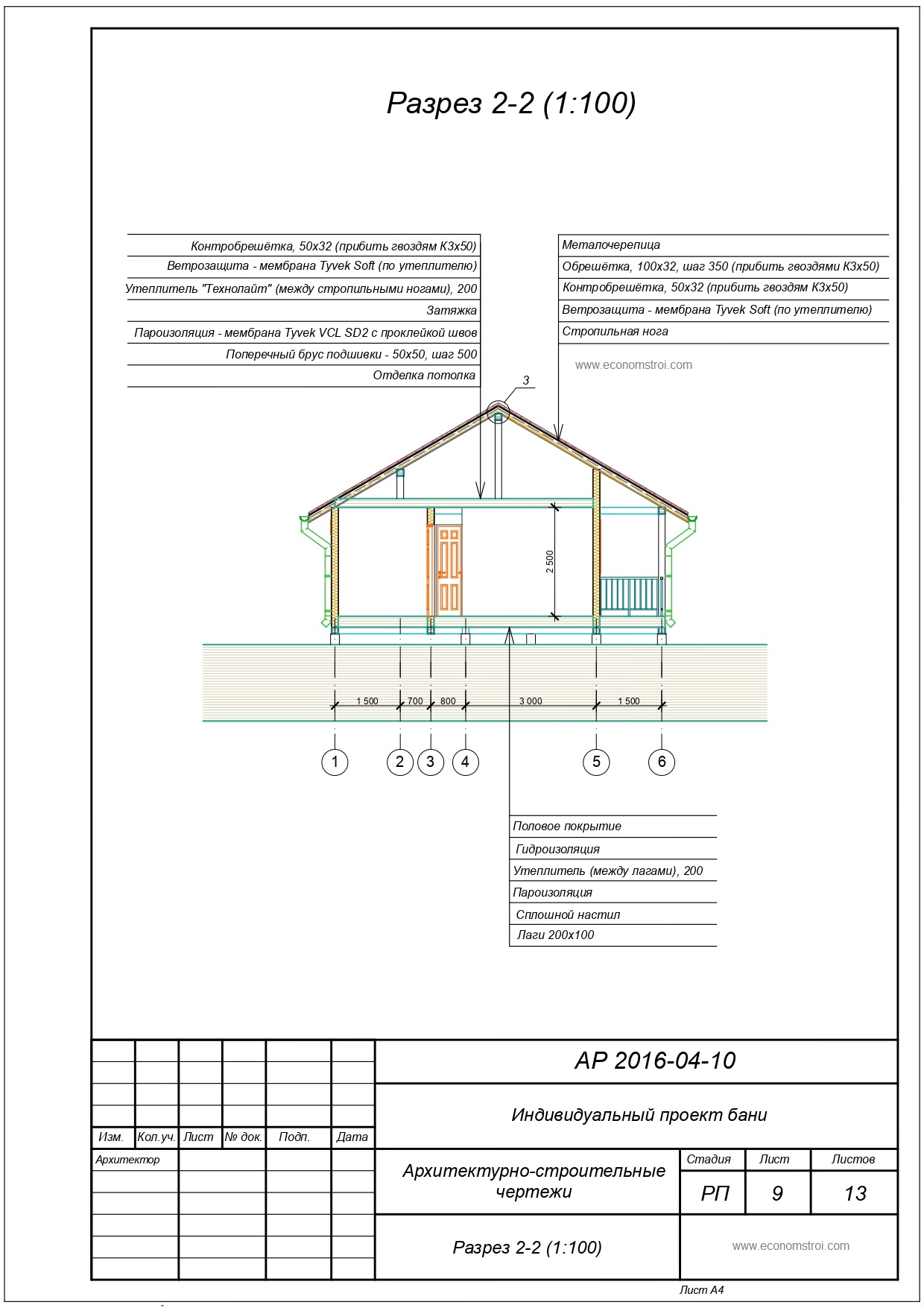

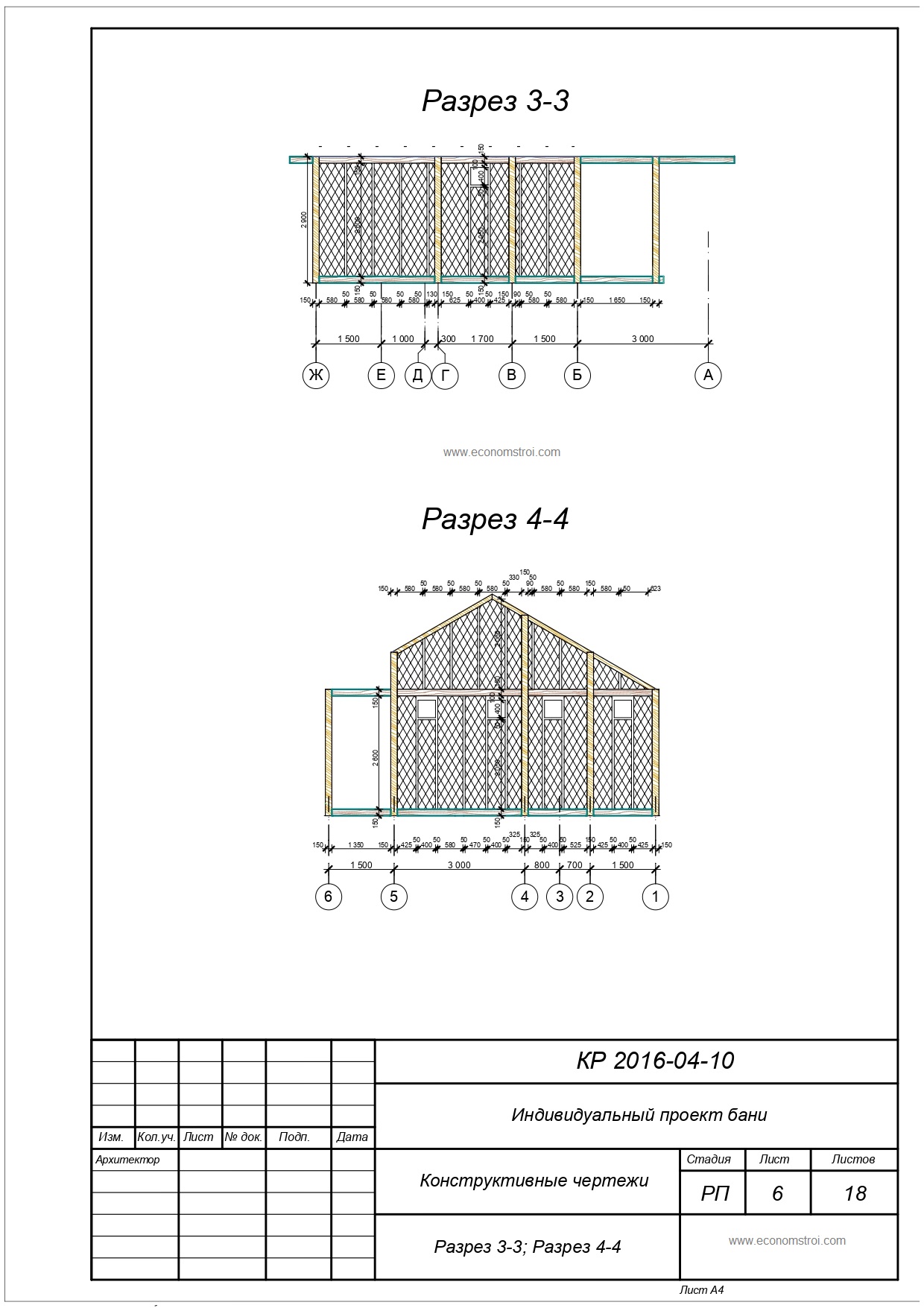

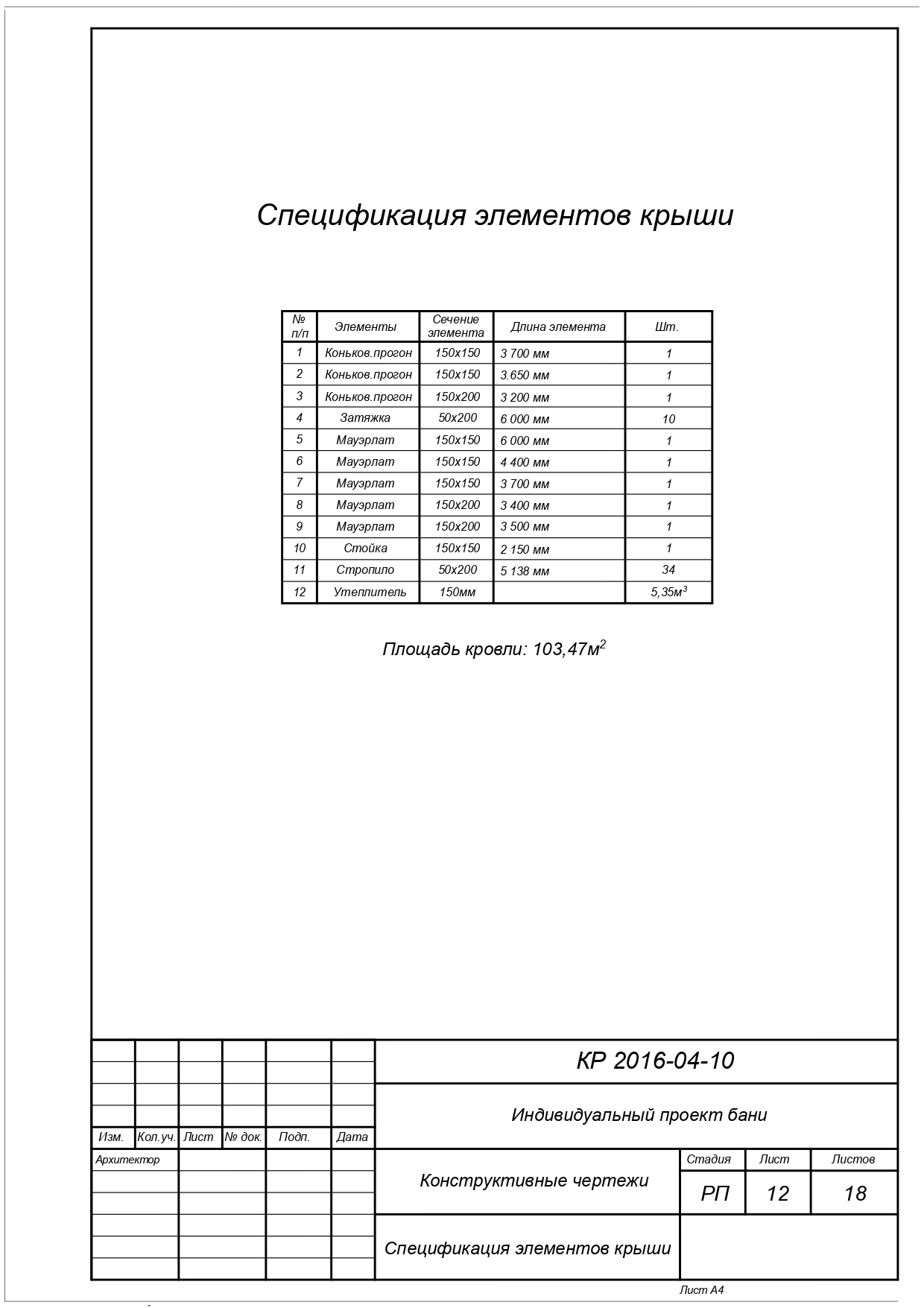

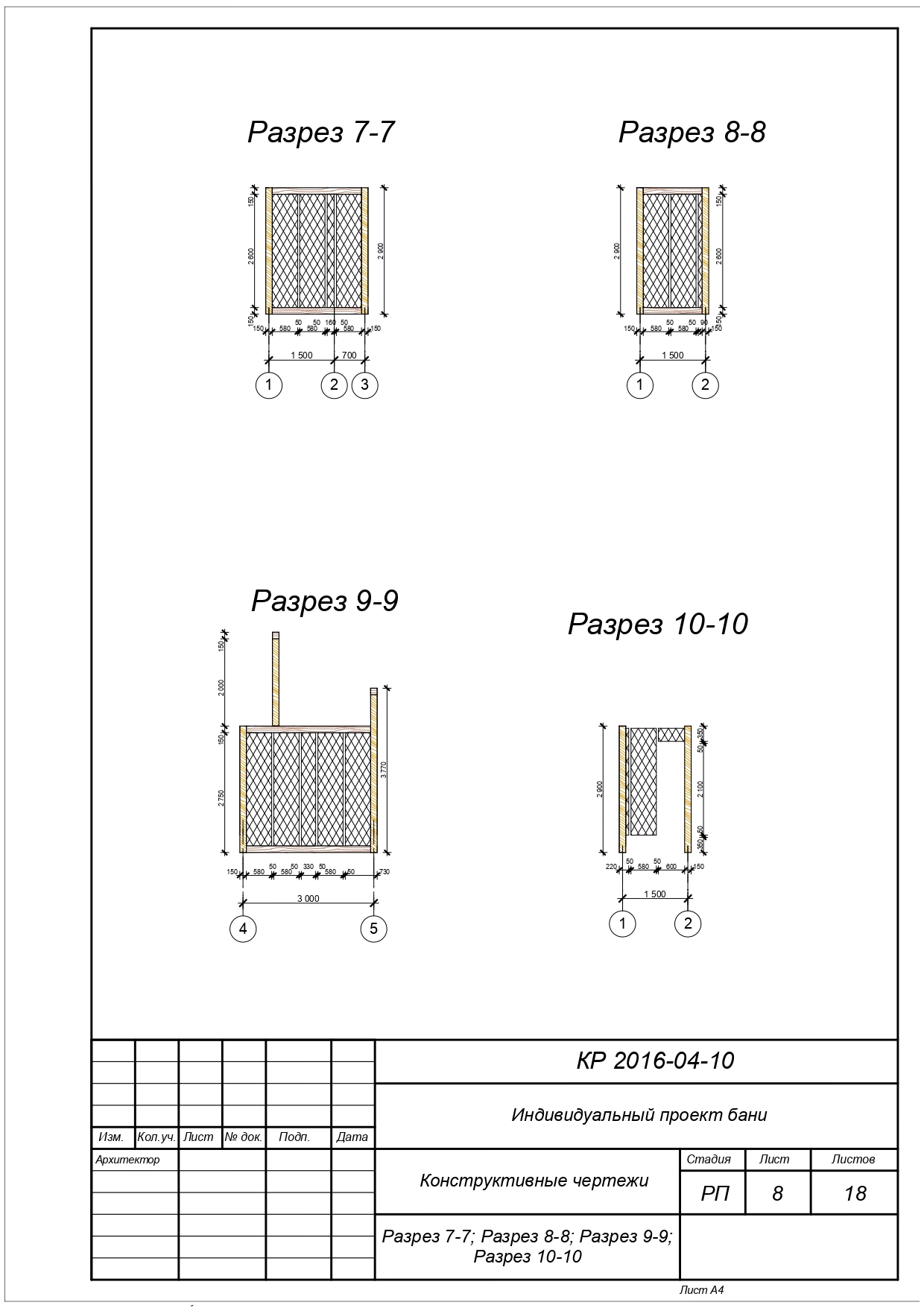

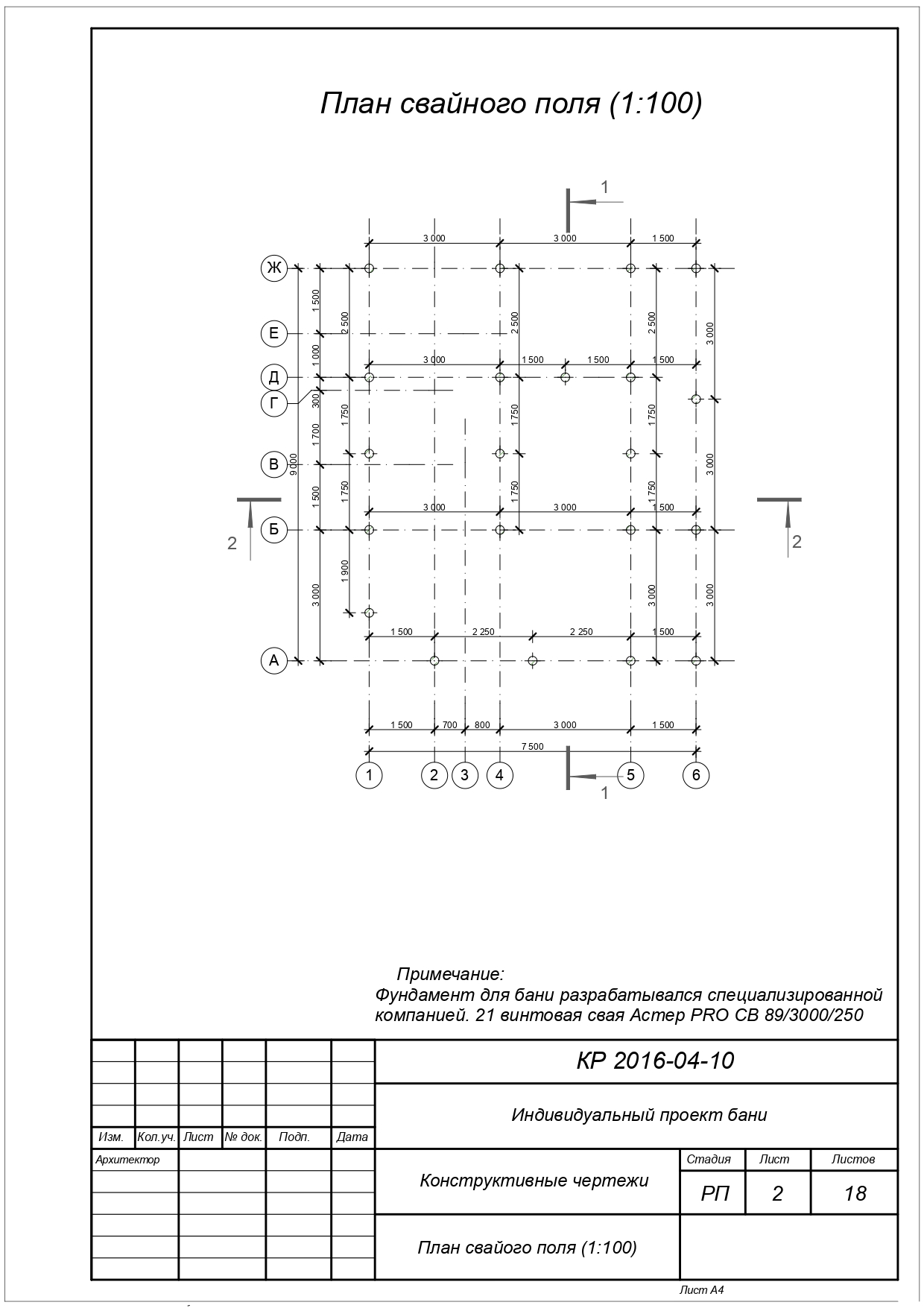

Содержит: Ведомость рабочих чертежей основного компонента; Разрез 1-6; План свайного поля; Спецификация элементов крыши; Конструктивные чертежи.

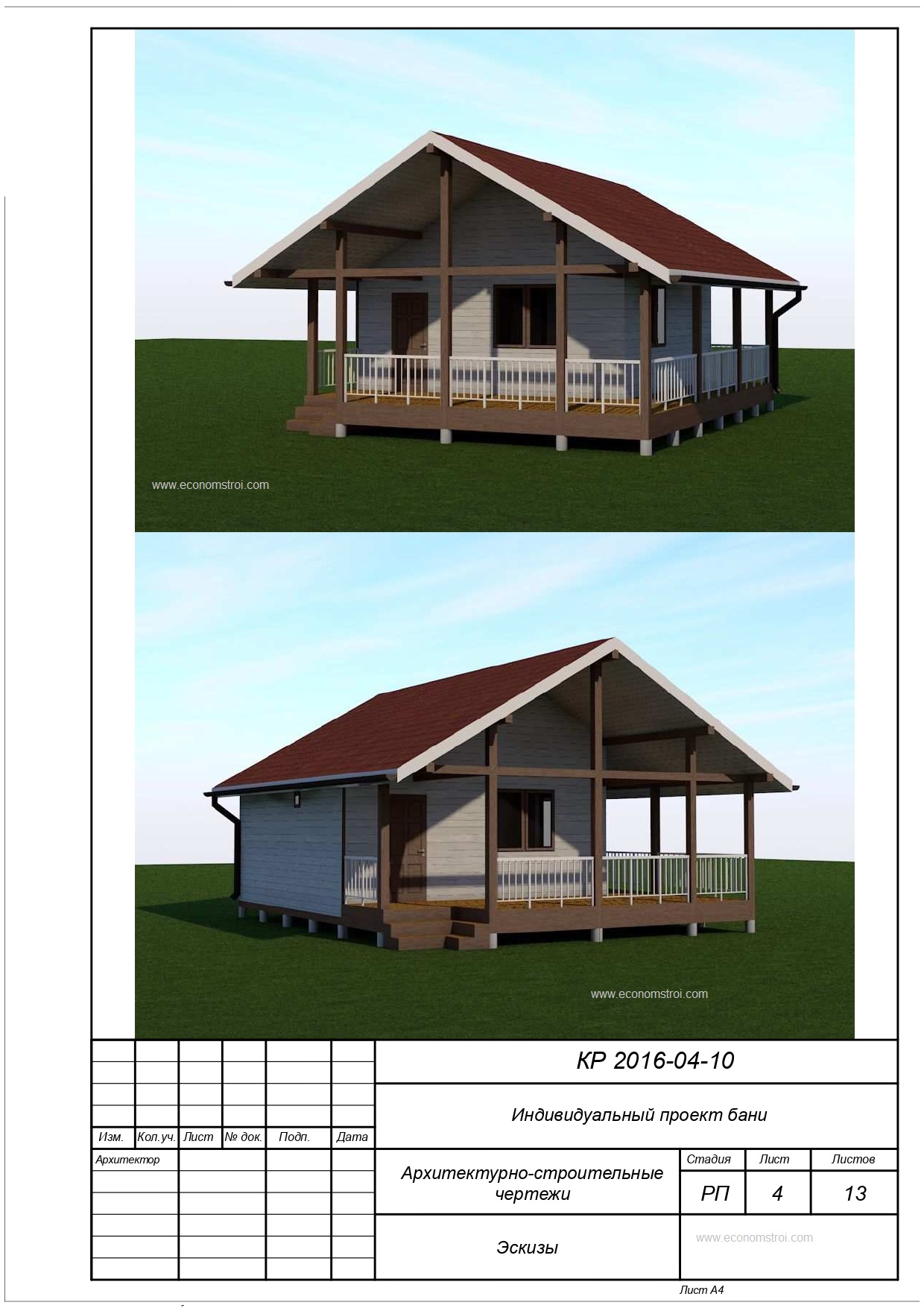

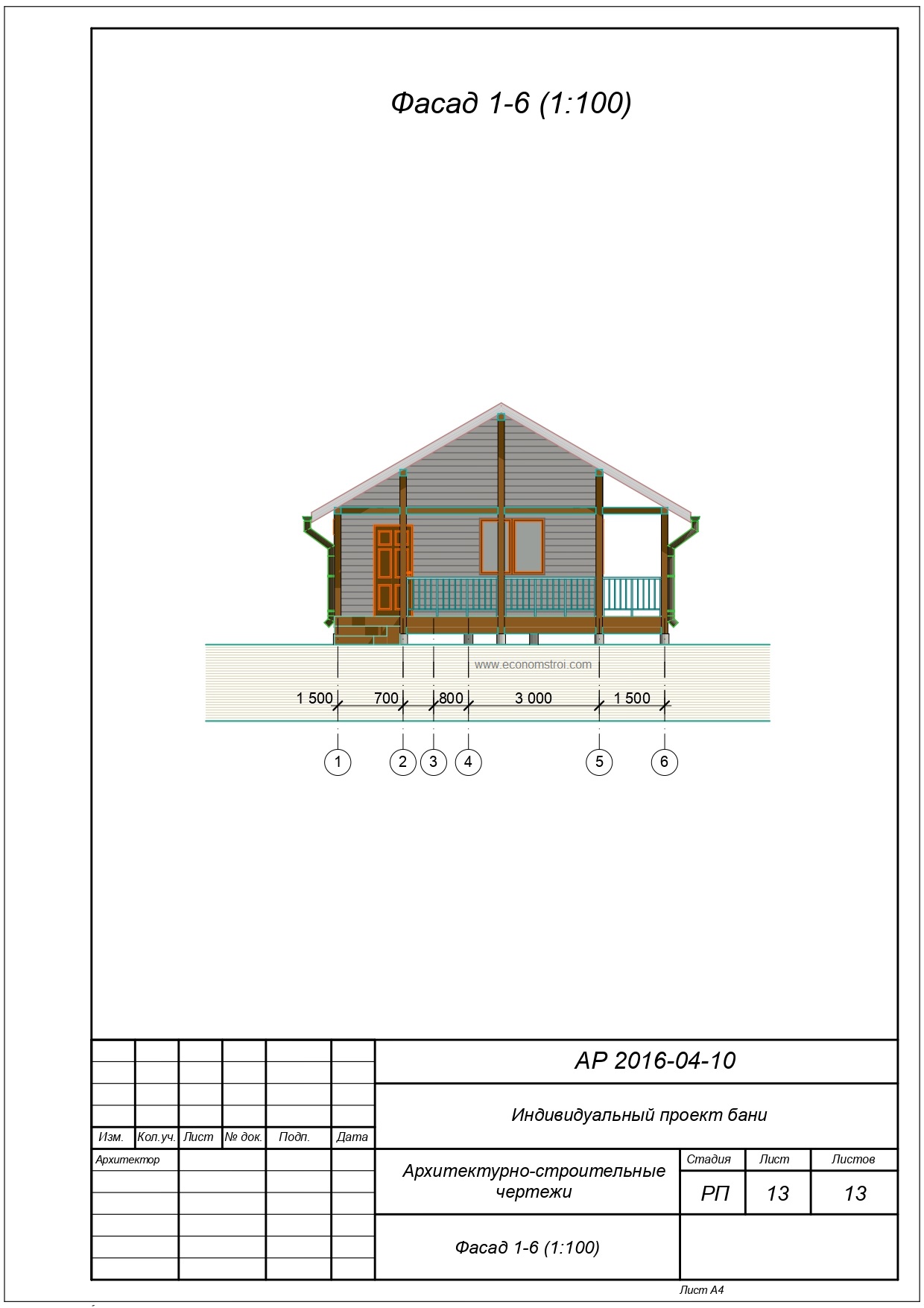

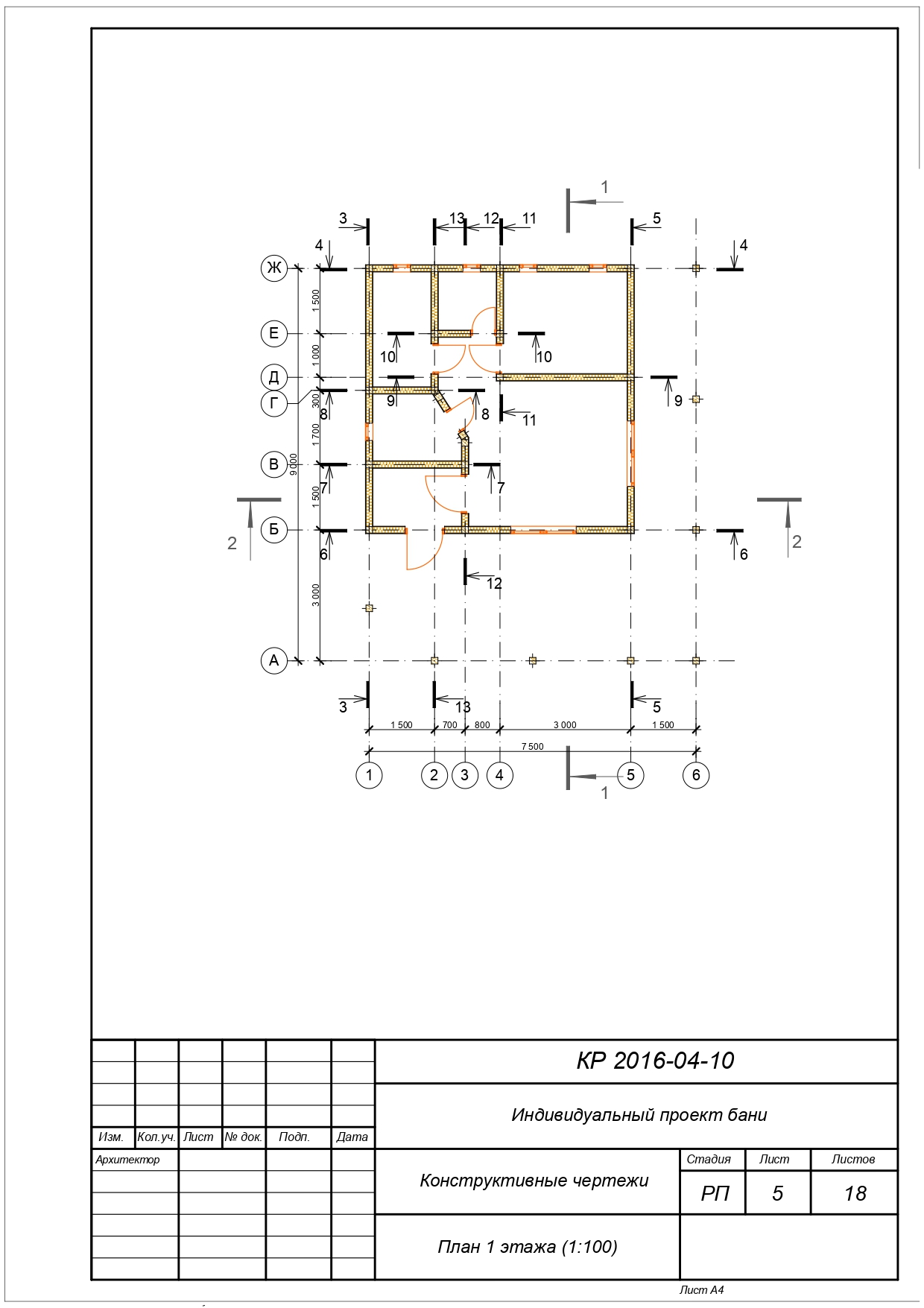

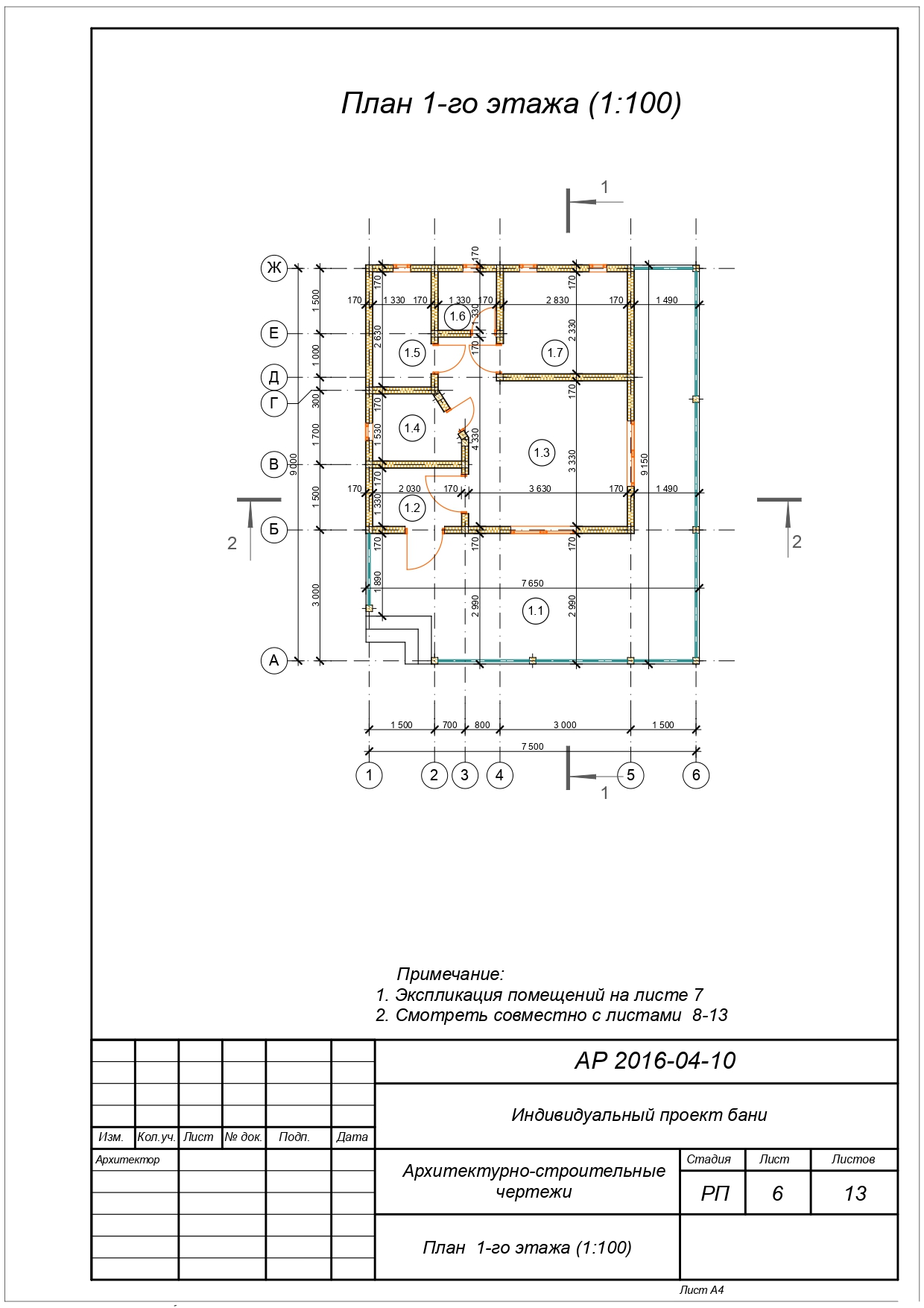

Чертежи проекта одноэтажной бани с планировкой, площадью 61 м2 (размер бани 9 м х 7.5 м с террасой).

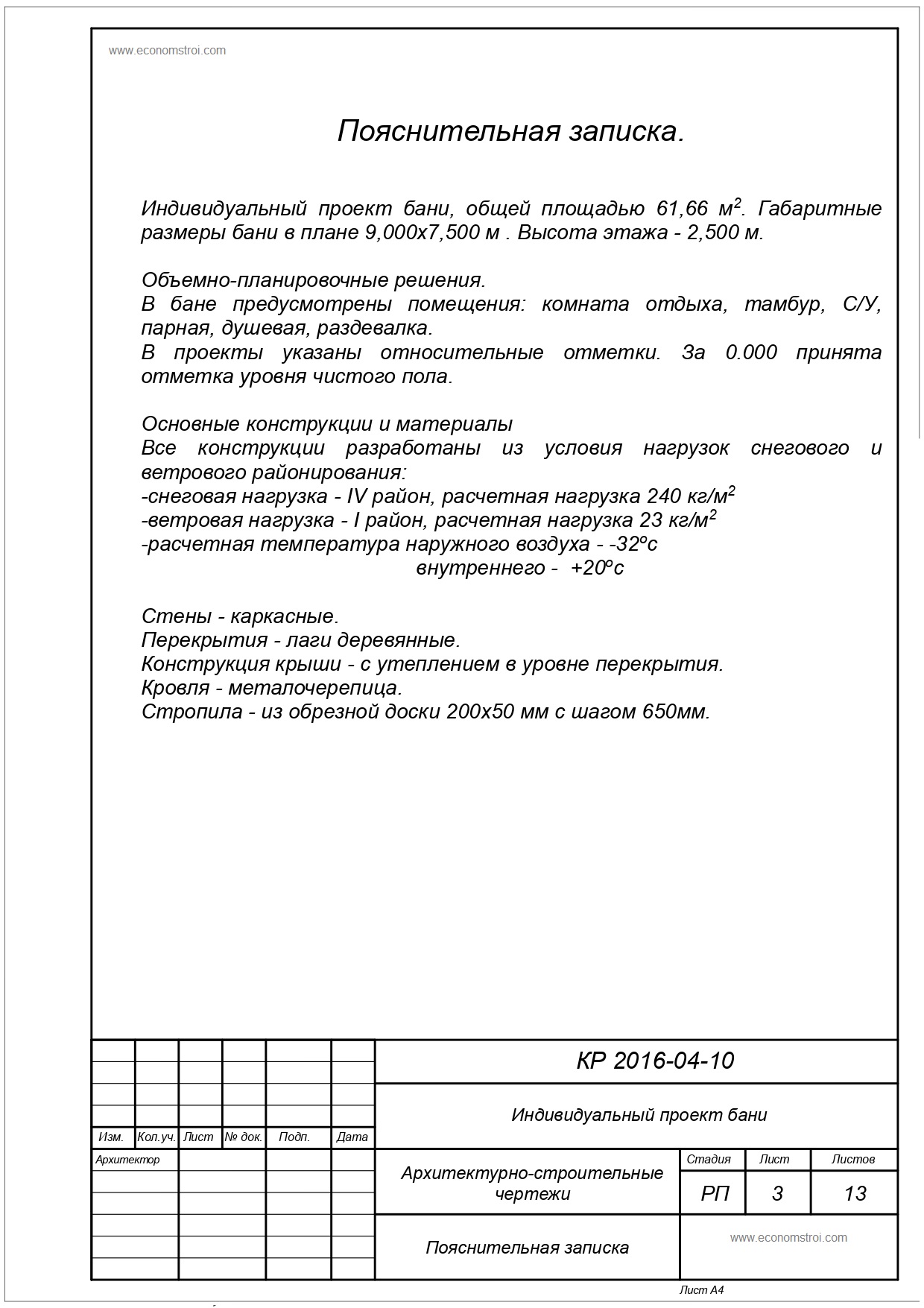

Пояснительная записка.

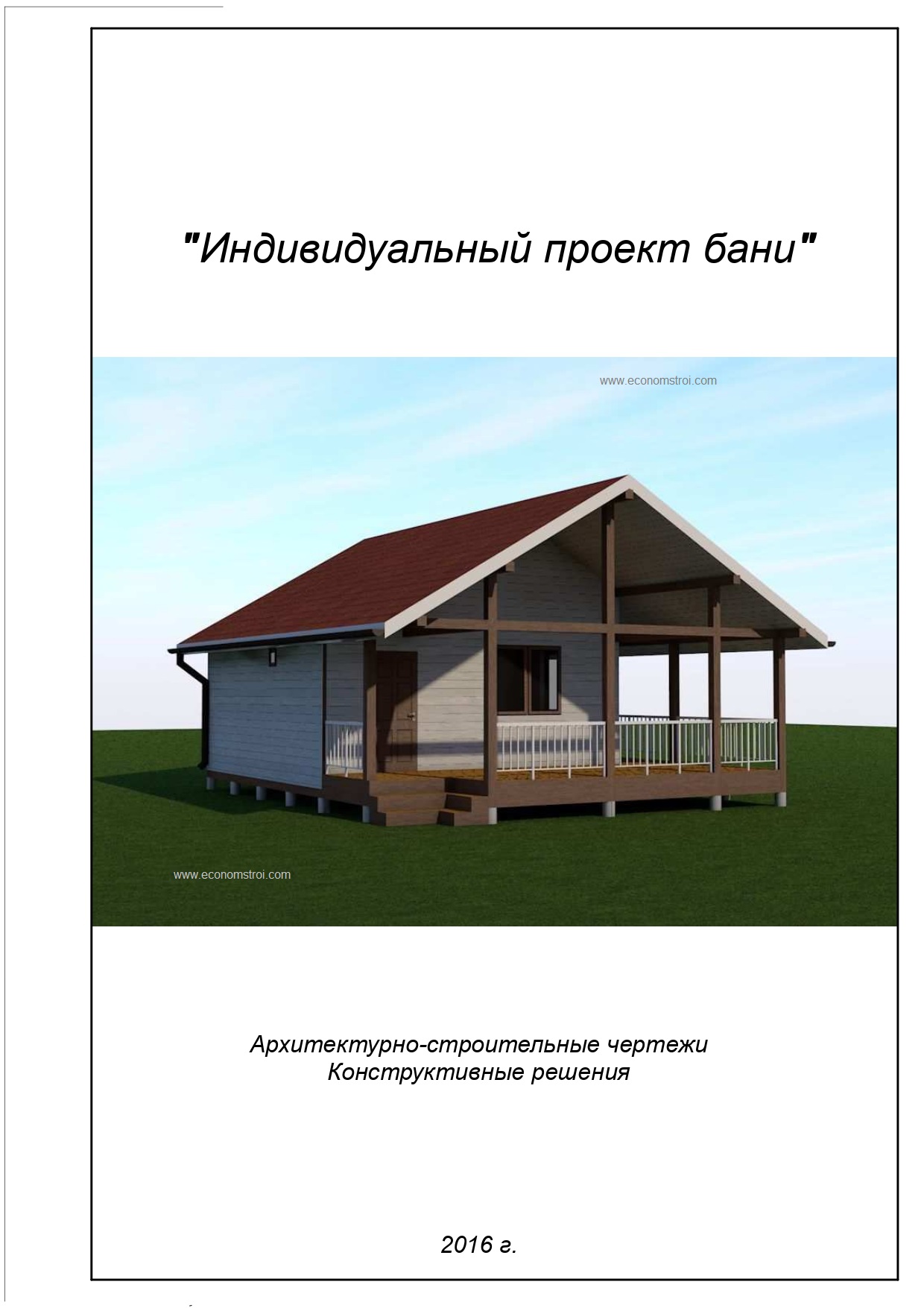

Индивидуальный проект бани.

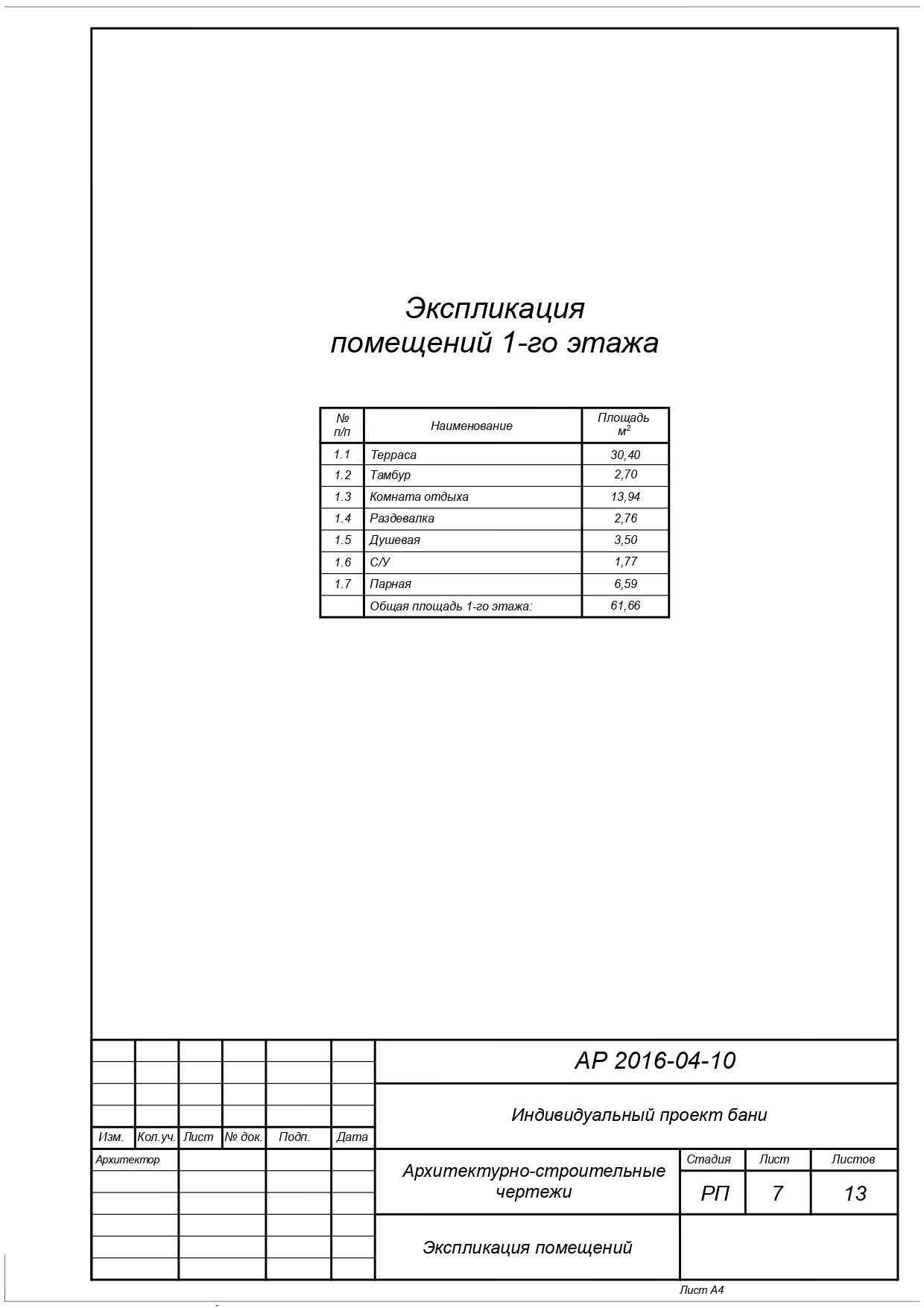

Строение общей площадью 61,66 м2. Габаритные размеры бани в плане 9,0 х 7,5 м . Высота этажа - 2,5 м. Площади помещений указаны в проекте (парная, помывочная, комната отдыха, терраса, тамбур).
Объемно-планировочные решения.
В бане предусмотрены помещения: комната отдыха, тамбур, С/У, парная, душевая, раздевалка. В проекты указаны относительные отметки. За 0.000 принята отметка уровня чистого пола.
Основные конструкции и материалы.
Все конструкции разработаны из условия нагрузок снегового и ветрового районирования: - снеговая нагрузка - IV район, расчетная нагрузка 240 кг/м2; - ветровая нагрузка - I район, расчетная нагрузка 23 кг/м2; - расчетная температура наружного воздуха - 32 градуса, внутреннего + 20 градусов.
Конструкция и материалы:

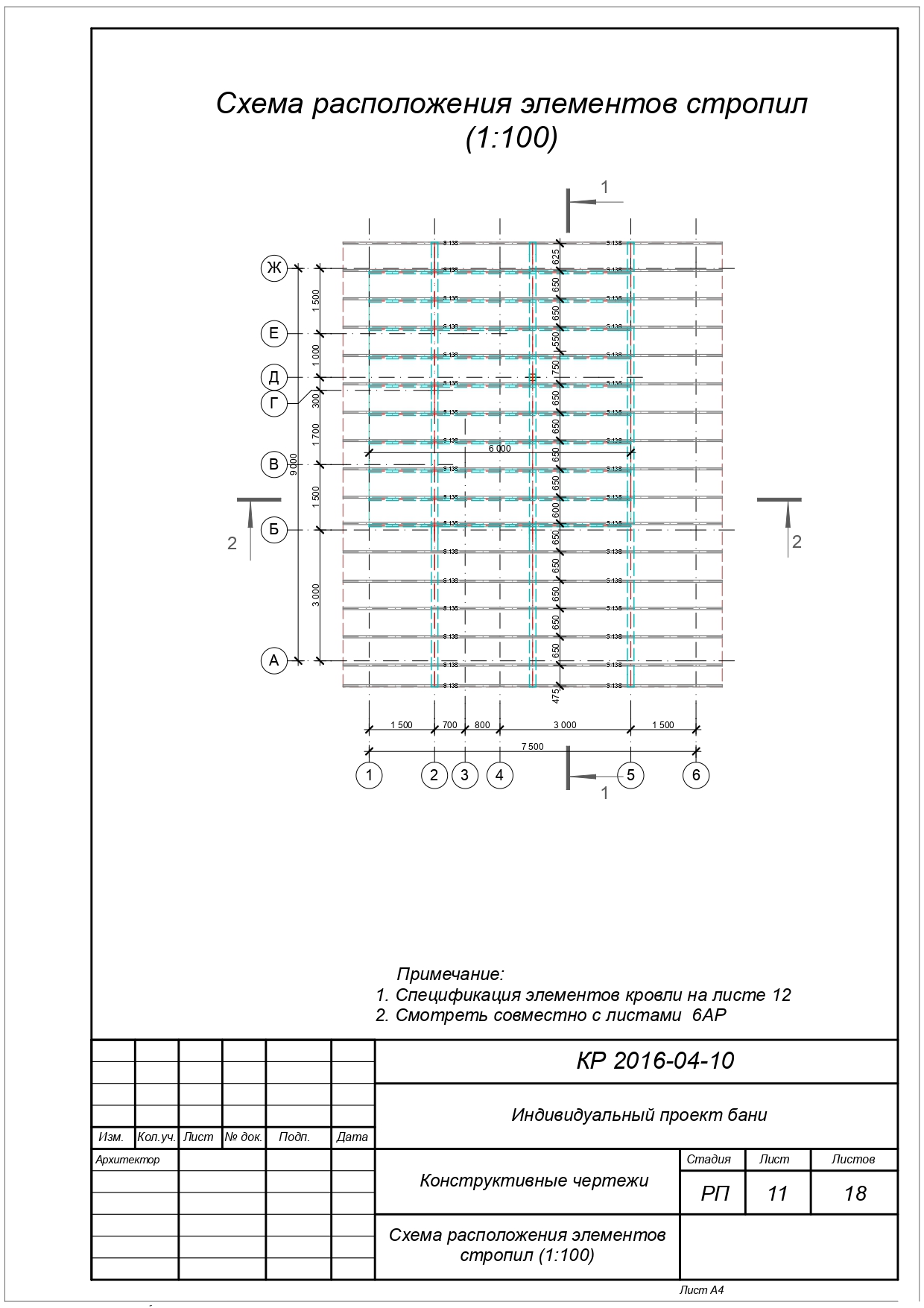

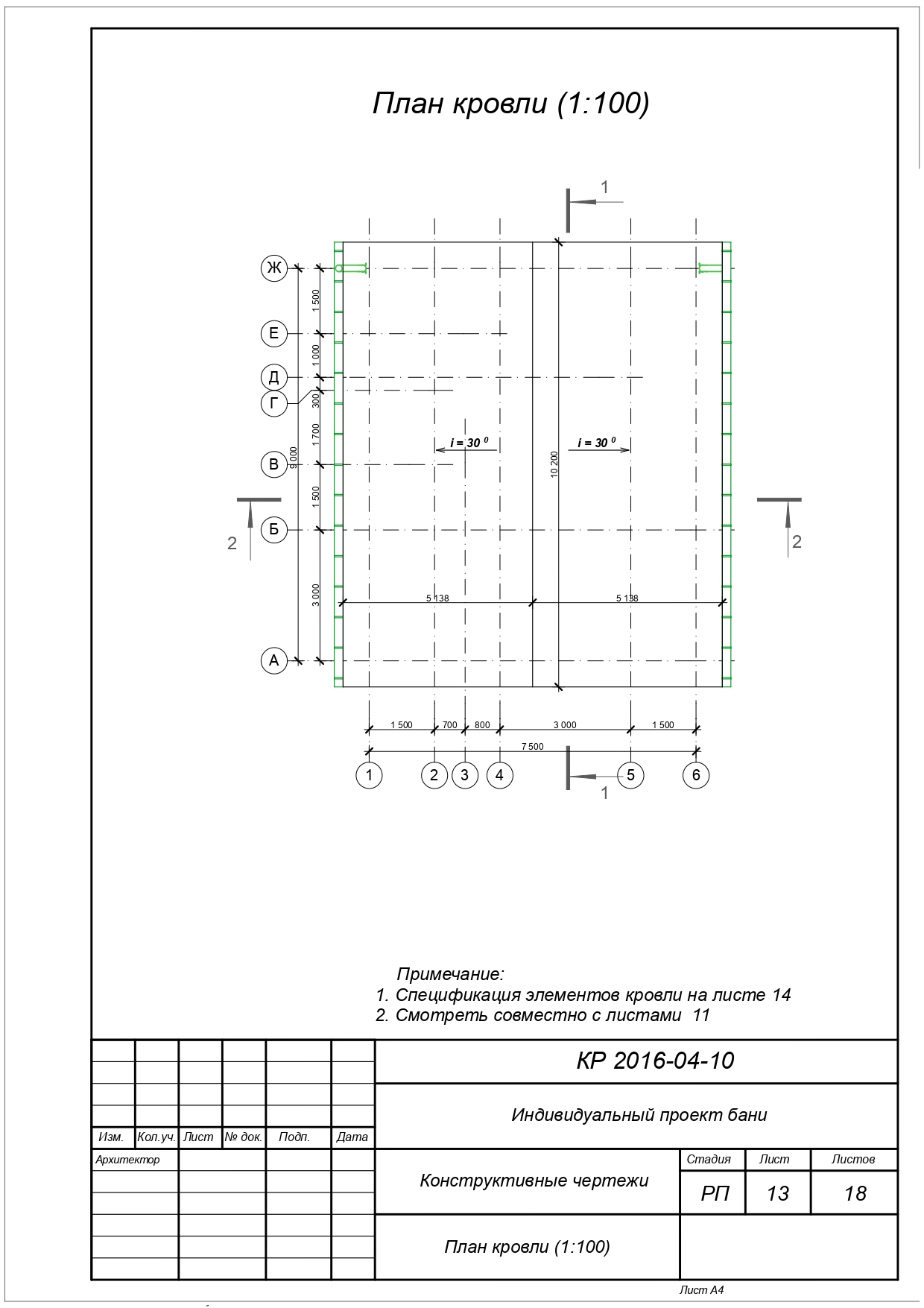

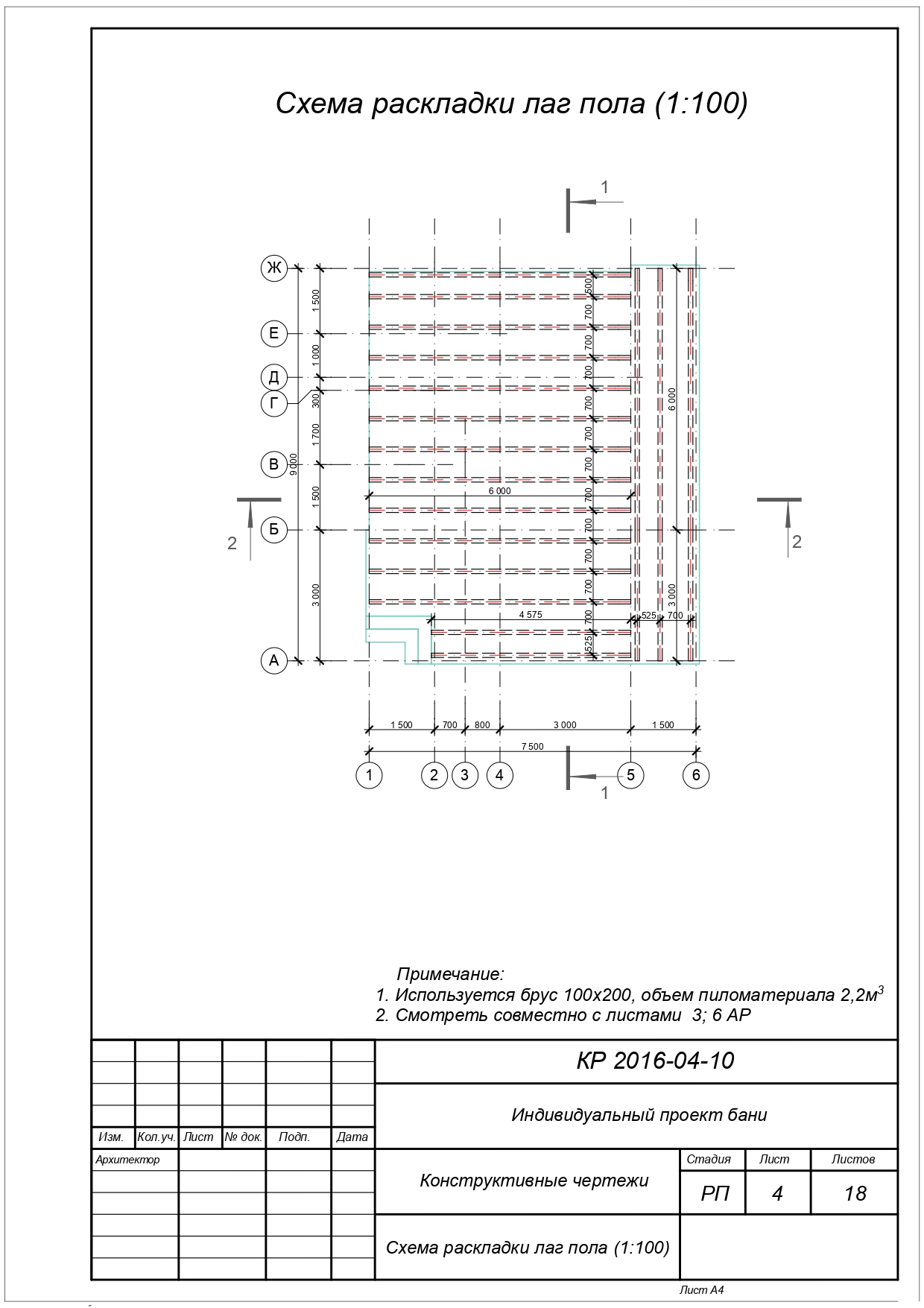

Стены - каркасные. Перекрытия - лаги деревянные. Конструкция крыши - с утеплением 150 мм в уровне перекрытия. Кровля - металочерепица. Стропила - из обрезной доски 200 х 50 мм с шагом 650 мм.
Построим по этому проекту одноэтажную баню, цена за м2:
Что входит в комплектацию дома из бруса при строительстве "под отделку" и при строительстве бани "под ключ".
| Раздел и описание | Под отделку | Под ключ |
|---|---|---|
| 1. Подготовительные работы | ||
| Разработка индивидуального проекта | ☑ | ☑ |
| Пробное бурение грунта в 3 - 4 точках (геология) | ☑ | ☑ |
| 2. Фундамент (На выбор) | ||
| Свайно-винтовой фундамент | ☑ | ☑ |
| Ленточный фундамент мелкого заглубления | ☑ | ☑ |
| Гидроизоляция обмазочная | ☑ | ☑ |
| 3. Ввод коммуникаций | ||
| Закладные утепленные гильзы под воду | ☑ | ☑ |
| Закладные утепленные гильзы под канализацию (при ленточном фундаменте) | ☑ | ☑ |
| 4. Стены дома | ||
| Газобетон, кирпич, брус, каркас деревянный | ☑ | ☑ |
| Наружные стены: отделка сайдингом или блокхаусом | ☑ | |
| Межкомнатаные перегородки: 100 х 100 мм | ☑ | ☑ |
| Цокольные и межэтажные перекрытия: 200х50 мм | ☑ | ☑ |
| Стропильная система: 200х50 мм | ☑ | ☑ |
| Мембраны: снаружи - Тайвек 115, внтури - Изоспан | ☑ | ☑ |
| Антисептирование: Neomid 430 ECO | ☑ | ☑ |
| 5. Теплоизоляция | ||
| Утеплитель ROCKWOOL или Paroc | ☑ | ☑ |
| Цокольное перекрытие: 200 мм | ☑ | ☑ |
| Межэтажное перекрытие (шумоизоляция): 100 мм | ☑ | ☑ |
| Чердачные перекрытие (потолок 2 этажа): 200 мм | ☑ | ☑ |
| 6. Окна | ||
| 2-камерный стеклопакет Rehau, фурнитура, сетки | ☑ | ☑ |
| Подоконники ПВХ | ☑ | |
| 7. Двери | ||
| Утепленная металлическая дверь, толщина металла 1.5 мм | ☑ | |
| Межкомнатные ламинированые двери | ☑ | |
| 8. Полы | ||
| Полы 1 и 2 этажей: влагостойкая фанера 18 мм | ☑ | ☑ |
| Полы 1 и 2 этажей: шпунтованная доска 35 мм или ламинат | ☑ | |
| Напольный деревянный плинутс | ☑ | |
| 9. Потолки | ||
| Высота потолка 1 этажа: 2.7 м | ☑ | ☑ |
| Высота потолка 2 этажа: 2.6 м | ||
| Отделка потолков 1 и 2 этажа: OSB - 3 | ☑ | |
| Отделка потолков 1 и 2 этажа: "Евровагонка" А класса | ☑ | |
| Потолочный плинтус | ☑ | |
| 10. Кровля | ||
| Металлочерепица, толщина стали 0.5 мм (ондулин финский) | ☑ | ☑ |
| Водосточная система: DOCKE | ☑ | |
| Подшивка свесов карнизов, софиты: DOCKE | ☑ | |
| 11. Наружная отделка фасада дома | ||
| Отделка углов и окон деревянными наличниками | ☑ | |
| 12. Внутренняя отделка перегородок | ||
| Влагостойкая плита OSB - 3 | ☑ | |
| Имитация бруса 120 мм с покраской | ☑ | |
| Установка декоративных уголков | ☑ | |
| 13. Лестница | ||
| Межэтажная двухмаршевая лестница (из сосны с покраской) | ☑ | |
| 14. Инженерные коммуникации (уточняйте в строительном отделе) | ||
| Электричество и электрооборудование | ☑ | |
| Водоснабжение и водоотведение (канализация) | ☑ | |
| Отопление | ☑ | |
| Вентиляция принудительная (кухня, ванна) | ☑ | |
| 15. Доставка | ||
| 30 км от КАД бесплатно | ☑ | ☑ |
| Свыше 30 до 100 км от КАД оплачивается дополнительно | ☑ | |
| 16. Поэтапная оплата | ||
| 1 % - при подписании договора и сметы | ☑ | ☑ |
| 14% - перед началом строительства дома | ☑ | ☑ |
| 20% - после строительства фундамента под дом | ☑ | ☑ |
| 20% - вначале монтажа стен и перегородок дома | ☑ | ☑ |
| 20% - вначале монтажа кровельного покрытия и утепления | ☑ | ☑ |
| 20% - вначале наружной и внутренней отделки дома с комунникациями | ☑ | ☑ |
| 5% - по окончании строительства и подписании актов выполненных работ | ☑ | ☑ |

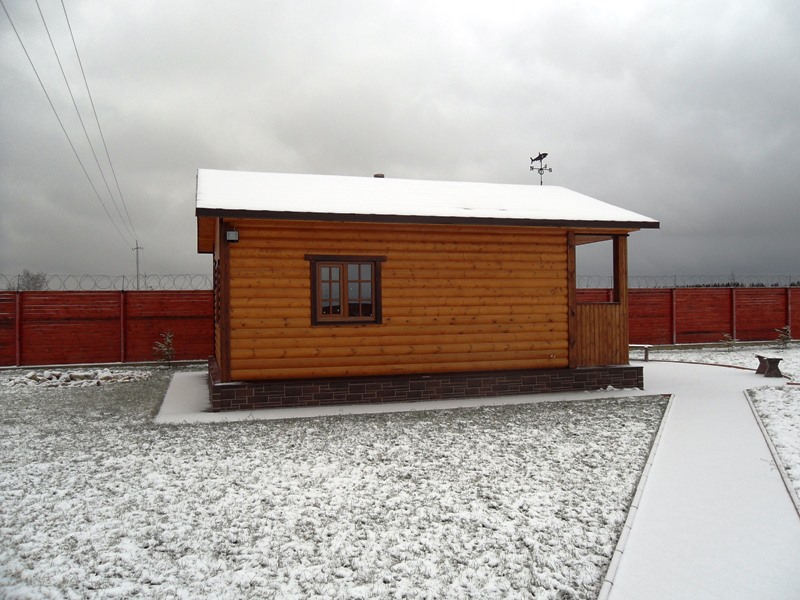

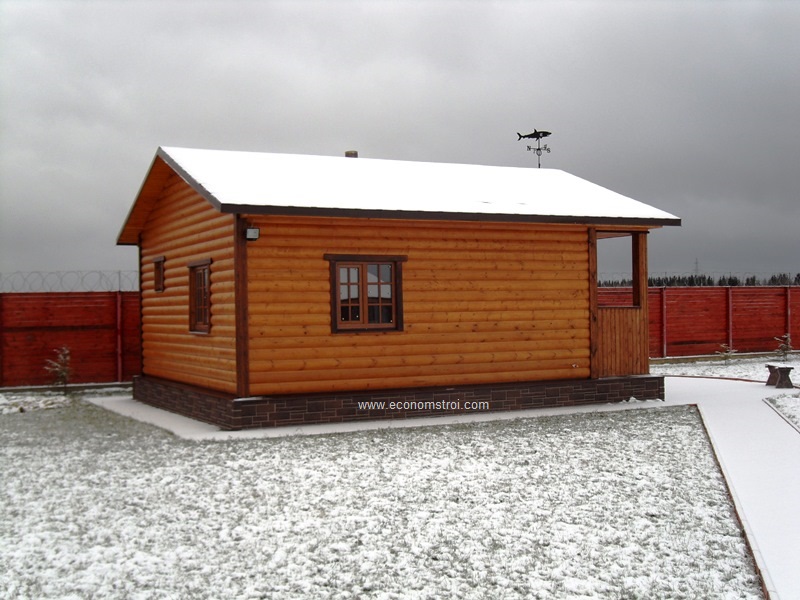

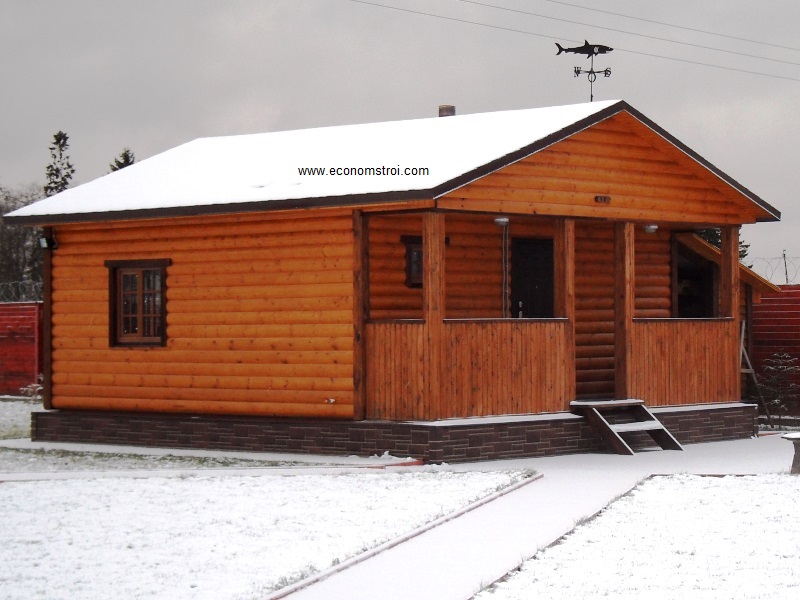

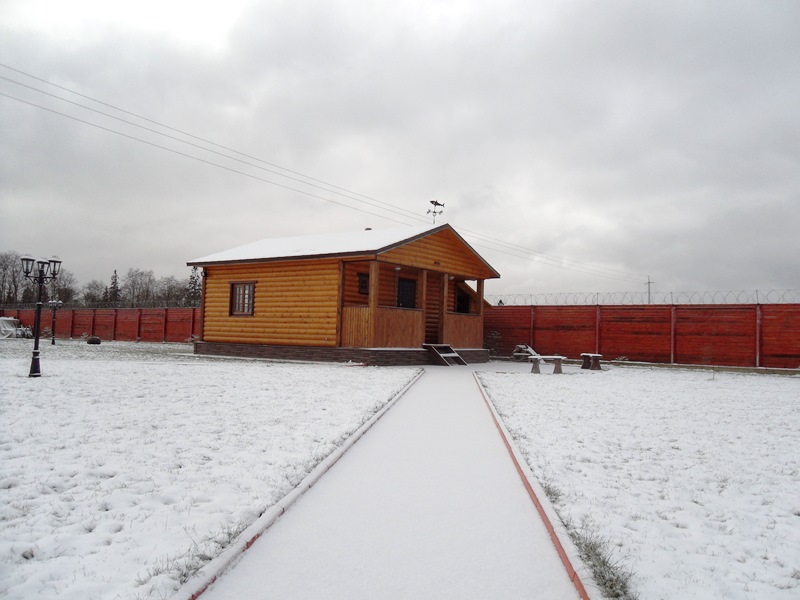

Фото построенной нашей фирмой бани из бруса 50 м. кв. по 16 000 руб./метр. кв. (цена 2017 года).
Строим загородные дома из пенобетона (газоблоков), из бруса, из бревна, из кирпича, так же каркасные дома и дома из сип панелей. Устанавливаем автономные канализации под ключ, делаем отопление, полную разводку электрики и сантехники.
